JL1007系列全自動工頻耐壓控制箱(臺)

產品簡介：

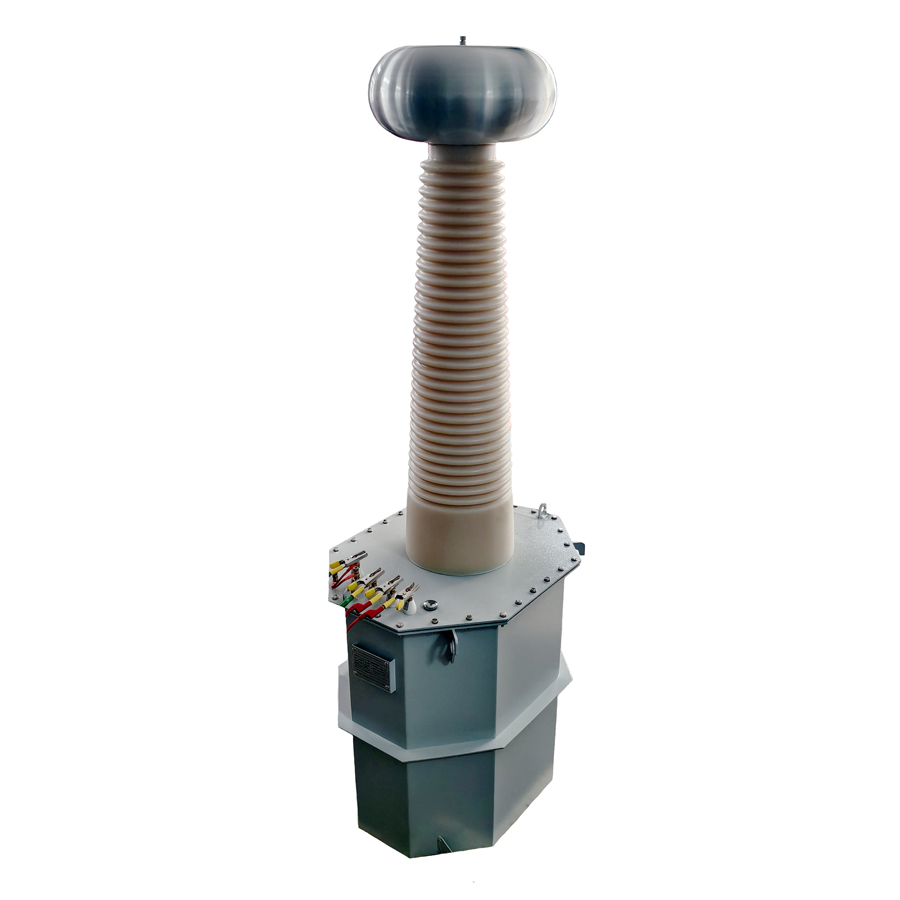

  JL1007系列全自動工頻耐壓控制箱(臺)是生產試驗變壓器的ZY配套設備，該控制箱（臺）具有使用維修方便、性能優越使用AQ可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。

  JL1007系列全自動工頻耐壓控制箱（臺）采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文接口，操作簡單明了。全部測試項目可以設定后自動進行測試，無須人工干預。

  本系列全自動工頻耐壓控制箱(臺)采用全新平臺PLC組態控制，可以無縫對接不同等級的各種試驗變壓器，并可以進行軟體校準，大大提升儀器的適用性。

執行標準：

產品系列：

產品特性：

◆ 采用高分辨率10.1英寸高亮度全彩PLC觸摸顯示屏（分辨率1024×600），電壓、電流、時間、狀態信息及提示信息等全部同屏顯示，讀數清晰、直觀；

◆ 全中文界面，操作簡單明了，可適應多種應用場合；

◆ 高精度觸摸屏操作，所有功能均可通過觸摸設定，提高了產品的AQ性、可靠性；

◆ 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

◆ 直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用；

◆ 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；

◆ 試驗過程中，屏上有試驗進行中的顯示，時刻提醒操作人員注意AQ；

◆ 試驗出現異常時可以進行聲光報警功能；

◆ 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

◆ 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；

◆ 升壓速度智能控制，當電壓達到目標電壓90%時，為保證jing'zhun達到目標電壓升壓速度會自動減慢；

◆ 升壓速度可設置，可根據配備的不同試驗變壓器的變比來調整升壓速度，達到更加合理的效果。

◆ 采用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強。

◆ 自帶打印功能，可以將試驗數據及試驗日期等內容進行快速打印

◆ USB轉存功能，可以將保存的試驗數據通過USB接口導出到U盤做長久的備份

產品參數：

● 額定容量：15kVA

● 低壓電流：0～37.5A

● 低壓電壓：0～380V

● 儀表電壓：0～100V

●控制箱電壓測量精度：0.5%FS±3字

●控制箱電流測量精度：0.5%FS±3字

● 系統測量精度：1.5%FS+3字

●計時長度：0～3時59分59秒

●電源電壓：AC380V±10%；50Hz±1Hz

注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)
