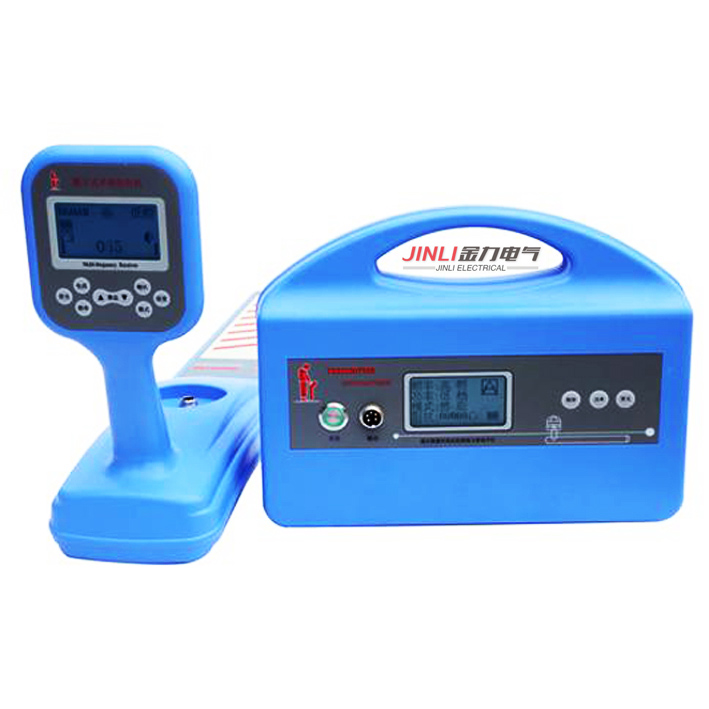

JL9017地下管線探測儀

產品簡介：

JL9017地下管線探測儀既可用于查找電纜（帶電或不帶電）路徑，又可用于尋找直埋電纜故障。可以完成過去幾套儀器才可完成的任務。JL9017地下管線探測儀改變了傳統的電纜故障定位概念，不需高壓試驗裝置，不需使用交流電源，不需分析波形，接線簡單明了，使用方法一學即會。過去我們查找電纜路徑，必須將電纜停電測試，而有些運行電纜不可能停電，使用JL9017可以輕松解決帶電電纜路徑查找的問題。JL9017還可直接查找50Hz帶電電纜的路徑。

產品特性:

◆ 全數字式定位儀，顯示清晰，定位可靠

◆ 便攜輕巧、使用方便、查找快捷

◆ 內置充電電池，測試時不需市電

◆ 具有電纜埋深顯示、電流顯示

◆ 大屏液晶圖形顯示、測試中不需耳機

◆ 內置歐姆表可測量電纜環路電阻

◆ 具有電纜定位和故障查找兩種功能

◆ 可以找到高達2MΩ的對地絕緣故障

◆ 具有背光功能適應夜間操作

產品參數：

◆ 接收機

工作頻率：低頻、中頻，高頻，射頻  50HZ

天線模式：波谷法（豎直線圈）、波峰法（水平線圈）

聲音指示：隨信號強度變化的調頻音調

電流指示：顯示被測電纜的有效電流值(單位：mA)

工作溫度：-10°C——+55°C

電池型號：可充電電池

電量指示：圖形顯示

電池壽命：連續工作>8小時：間斷工作 >16小時

尺寸大小：70×20×11CM

重    量：3公斤（帶電池）

信號強度表示：梯形圖、數字量程0——999

增益控制：手動調節   動態范圍為100db

探測深度：zui大探測不小于10米

zui大探測距離：直連法時絕緣良好的電纜zui大可達15KM

深度測量：按深度鍵  三位數字顯示，zui大可測深達2.5米

精   度*：低頻：±（1—5）%≤2.5米  射頻：±（5—12）%≤2.5米；取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流

◆ 發射機

工作頻率：低頻、中頻，高頻，射頻

工作模式：直連法、耦合法、感應法

匹配負載：5歐姆—3000歐姆

阻抗顯示：五位數字

過熱過流：自動保護

功率輸出：低擋、中檔、高擋

電池類型：8節一號堿性電池

電池壽命：連續工作4小時至8小時取決于使用時的頻率、輸出功率

間斷工作6小時至10小時取決于使用時的頻率、輸出功率

工作溫度：-10°C—55°C

尺寸大小：16×16×39CM

重    量：4公斤（含電池）
