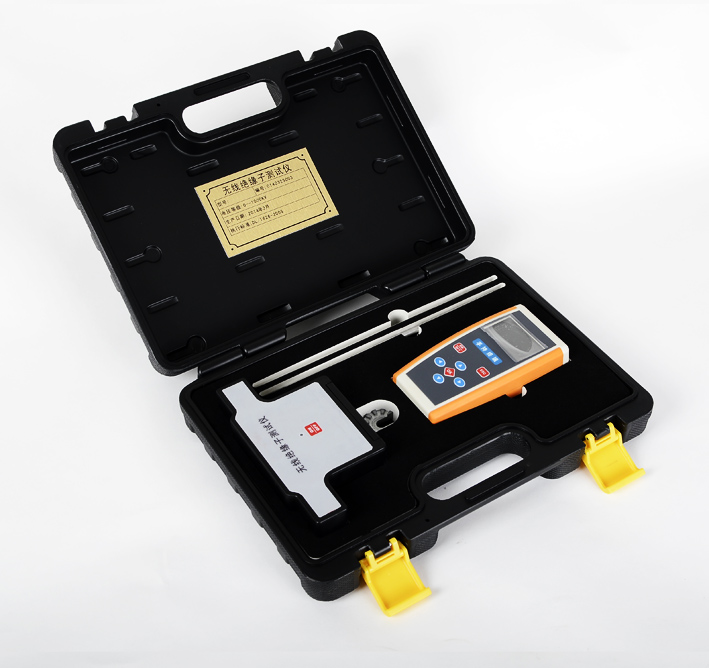

JL8009無線絕緣子分布電壓測試儀

產品簡介：

本公司生產的“JL8009無線絕緣子分布電壓測試儀”是根據用戶實際操作和現場使用情況，結合用戶提出要求，通過大量現場試驗，研制的新型絕緣子測試儀器。本儀器用于測試帶電的懸式絕緣子或實驗室檢測懸式絕緣子的分布電壓，能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員進行帶電測試的工作效率。本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到AQ可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

產品特性：

◆  國內首創無線測量技術。

◆  請遵守并按規定使用本產品，確保儀器的AQ運行。

◆  遵守國家電力工業的AQ工器具預防性試驗AQ規程。

◆  特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。

◆  在帶電設備上作業，必須通過絕緣操作桿進行。

◆  運行電壓：35 - 1000KV，不同電壓等級均適用

◆  測量電壓范圍：0 - 40kV（特殊電壓可定制）

◆  測量誤差：≤±1%

◆  采樣速率：10次／秒

◆  日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據

◆  背光時間設置：常亮、常滅、0-999分鐘內可自行設置

◆  自動關機設置：從不、0-999分鐘內可自行設置

◆  手持終端與探測器的傳輸距離為≤100m

◆  多模式設計，適用性更強，更AQ、更方便

◆  萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向

◆  雙重屏蔽，抗干擾性極強，完全符合EMC標準

◆  獨有的人機交互界面，簡便操作

附：關于“無線絕緣子分布電壓測試儀”的絕緣桿的AQ使用長度和試驗標準。（摘自“國家電網公司電力AQ工作規程”）

一、帶電作業時人身與帶電體的AQ距離

二、帶電作業時絕緣桿的zui小有效絕緣長度

注：絕緣工具檢查性試驗（分段）的試驗標準：每300mm，施加工頻電壓75KV，一分鐘：以無擊穿，閃絡及過熱為合格。

產品參數：
