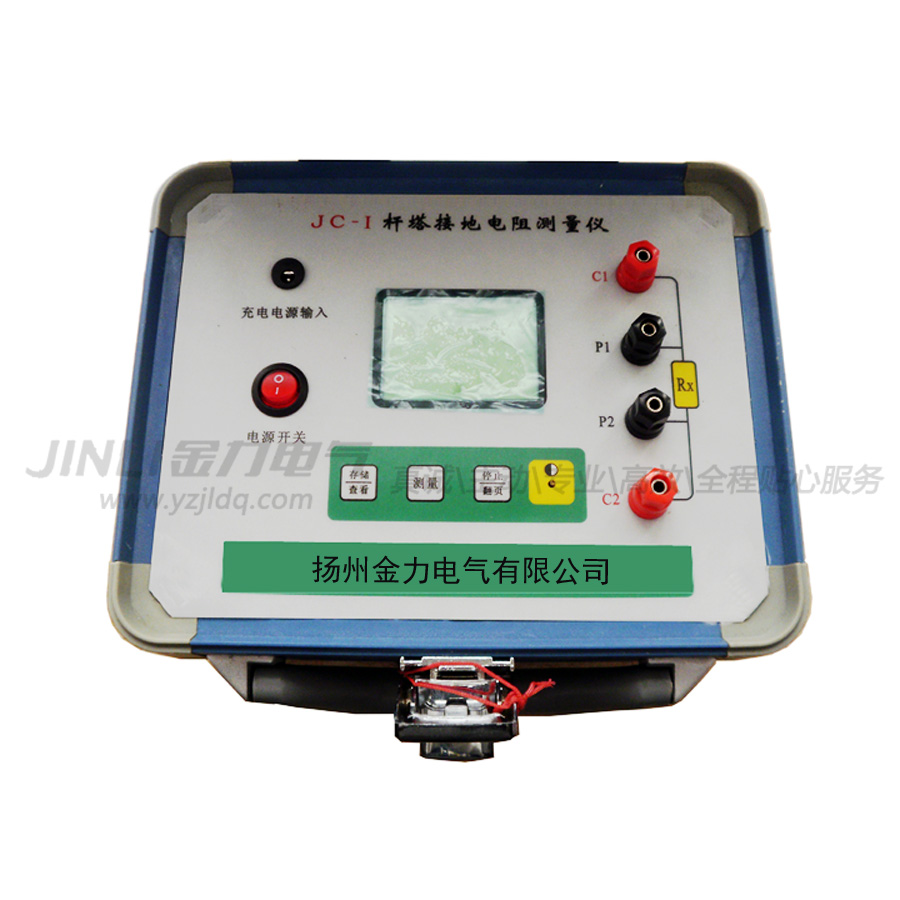

JC-I型桿塔接地電阻測量儀

產品簡介：
JC-I型桿塔接地電阻測量儀采用多處理器架構和先進的制造工藝，保證了產品性能穩定可靠，功能完備、自動化程度高、測試效率高、是新一代微機智能型測試儀，適用于測量避雷線直接接地的架空輸電線路桿塔接地電阻。
JC-I型桿塔接地電阻測試儀適用于測量避雷線直接接地的輸電線路桿塔接地電阻，桿塔塔身和本檔避雷線電阻、后續（或兩側）各檔鏈行回路等效阻抗中的電阻分量等形成一個回路，通過測量儀內部電源電勢，在該回路中產生電流，通過全電路歐姆定律得出所測桿塔的接地電阻值。
產品特性：
◆ 測量時無需放線，降低現場測量的勞動強度。
◆ 電壓輸出為高精度數控直流源，具有測量范圍寬、輸出電流大、紋波干擾極小的特點。
◆ LCD同時顯示電壓值、實測電流值及電阻，便于操作及進行誤差分析。
◆ 內部電路選用高精度元器件，采用PID算法進行電流調整。
◆ 測量準確，所測值可認為是實際桿塔阻值。
◆ 測量儀內部設置測量數據存儲、查看功能
◆ 外殼采用特殊材料，機械強度高，具有一定抗振防摔能力。
使用方法：
◆ 檢查被測桿塔的避雷線與桿塔是否直接連接，若兩者絕緣需進行短接。
◆ 斷開被測桿塔與地網的連接。
◆ 用導線將被測桿塔的所有接地引下線并聯。
◆ 將兩個測試鉗按顏色對應，分別插入儀器面板上的C1、P1和C2、P2處。
◆ 將測量儀接入被測桿塔塔身與并聯的接地引下線之間。
◆ 打開電源，按下“測量”按鍵。
◆ 等待測量值穩定后讀取接地電阻值。
◆ 測量完畢，長按“停止”按鍵停止測量，關閉電源。
