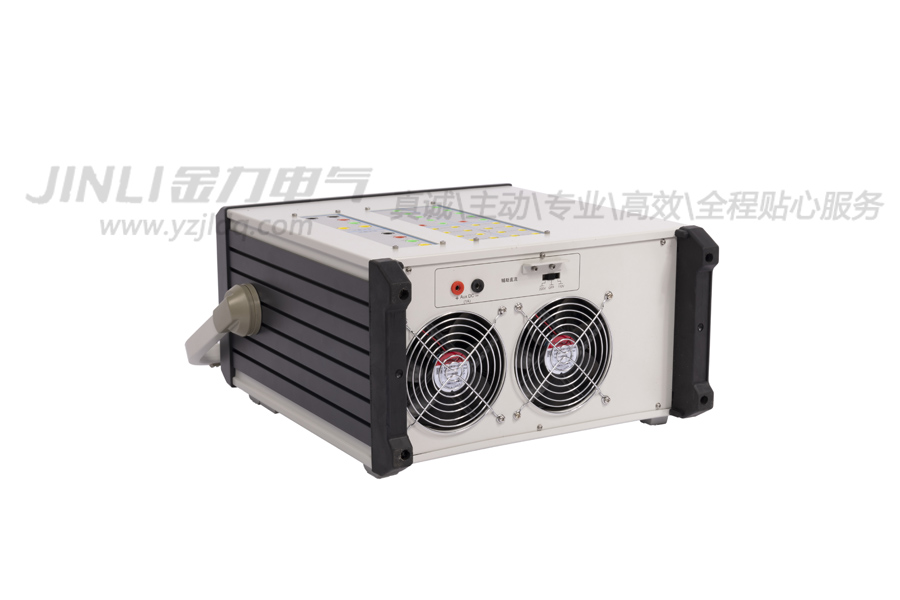

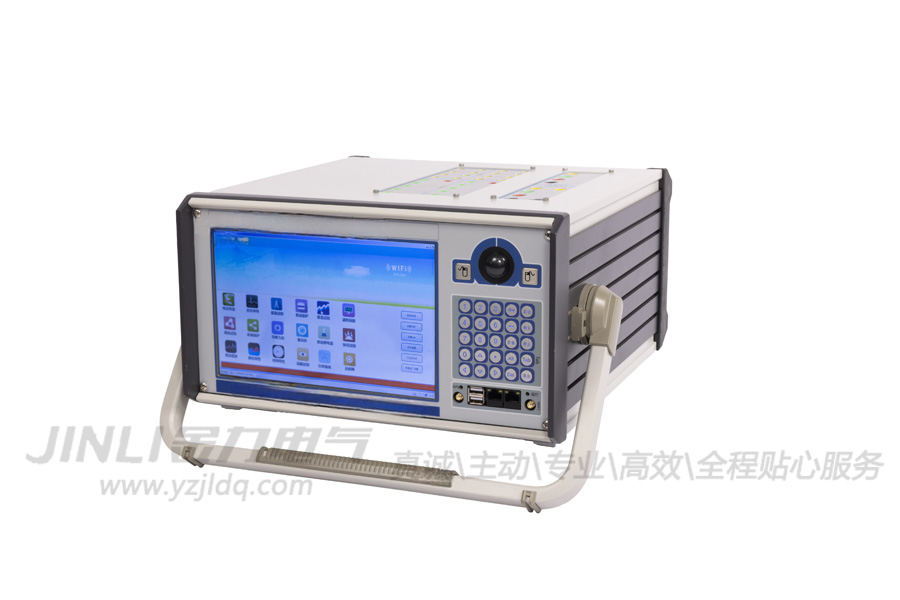

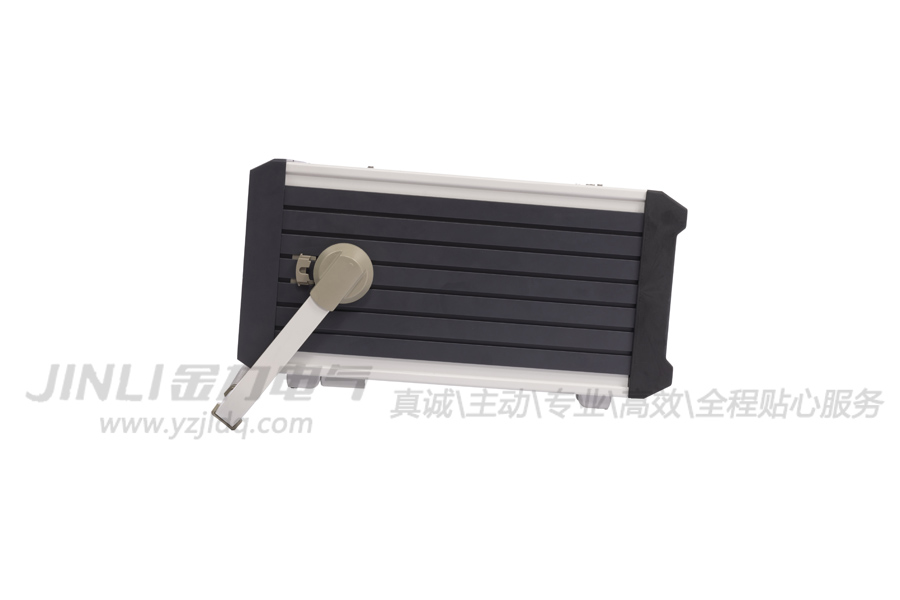

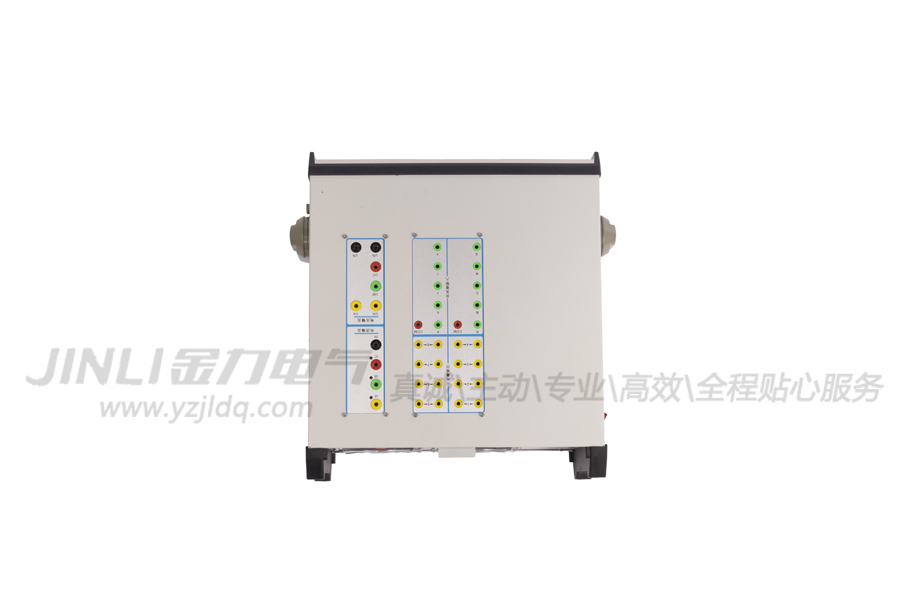

JL5005B微機繼電保護測試系統（6U6I / 0.1級）

產品簡介:

  JL5005B微機繼電保護測試系統、除可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定外，并可模擬單相至三相的瞬時性、YJ性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作，能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。６相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

產品特性：

  ◆  標準12相電壓電流完整同時輸出，且幅值、相位、頻率完全獨立調節。

  ◆  12通道閉環回采錄波監視  對本機12通道電壓電流輸出波形進行回采、監視和錄波，可直觀方便地監視和觀察輸出波形失真情況，錄波時間由硬盤容量大小決定，并可在故障再現中重放錄波文件。

  ◆  雙操作方式  除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

  ◆  高性能主控制器  輸出部分采用超高速DSP+FPGA控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度極高，失真小，線性好。

  ◆  高速大容量工控機，10.4”超大屏幕  內置嵌入式Windows XPE操作系統，軟件系統高度穩定，電子硬盤容量大，任意開關機，絕無系統損壞。裝置自帶10.4”超大屏幕，顯示容量和字體大，效果佳。

  ◆  模塊式組合部件結構  采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC性能JIJIA，且體積小、重量輕、功能全、攜帶方便。

  ◆  新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，小信號精度極高，波形精致平滑，性能ZY。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。

  ◆  功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

  ◆  備自投測試及快切功能 10路開入8對開出，可測試各種備自投和快切裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

  ◆  接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。

  ◆  獨立可調直流電源  設有一路大功率110V 或 220VZY直流電源輸出。

  ◆  接口完整  裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。

  ◆  內置GPS  裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。

  ◆  完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

  ◆  輕小型高集成單機和一體化結構  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。

功能用途：

  JL5005B微機繼電保護測試系統除可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定外，并可模擬單相至三相的瞬時性、YJ性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作，能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。６相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

技術參數：

  ◆  交流電流輸出： 6路，每路40A/450VA    六路并聯180A/1000VA

  ◆  交流電壓輸出： 6路，每路125V/80VA    線電壓300V/120VA

  ◆  交流輸出精度： 0.1%（主量程范圍內）

  ◆  直流電流輸出： 6路，每路±10A/120VA，0~60A

  ◆  直流電壓輸出： 6路，每路±160V/80VA，0~350V

  ◆  直流輸出精度： 0.2%（主量程范圍內）

  ◆  相       位：        0~360°

  ◆  相位精度：        0.01°

  ◆  疊加諧波：        2~24次諧波

  ◆  輸出頻率：        0~1200Hz

  ◆  頻率精度：        0.001Hz

  ◆  開 入  量：         10路（無極性,可擴展）

  ◆  開 出  量：         8對（可擴展）

  ◆  獨立直流：        DC110V/220V，額定電流1.5A

  ◆  外形尺寸：        420×360×210mm3

  ◆  重       量：        16kg
