交流工頻耐壓試驗操作方法-工頻試驗變壓器

交流工頻耐壓試驗操作方法-工頻試驗變壓器

一，交流工頻耐壓試驗

1.交流工頻耐壓試驗操作方法

(1)將試驗變壓器與操作箱(臺)及試品和配件可靠連接，試驗變壓器的外殼及操作系統必須可靠接地，試驗變壓器的高壓尾X端，測量繞組F端必須可靠接地。
(2)試驗人員明確分工，清理現場(有條件的可拉上屏蔽網)，并派專人監護及觀察試品狀態.
(3)檢查調壓器是否在零位，輸入電源是否正常，試品應干凈，并保證絕對干燥。
(4)在做負載試驗前，一般都應進行空升試驗。即不接試品時升至試驗電壓，校對各種表計，調整球間隙。
(5)送上電源，緩慢升壓，密切注意各種表計，當電壓升至試驗電壓時，開始計時，到1 min后，迅速降壓，將調壓降回零位后，切斷電源，方可更換試品或結束試驗。
(6)在升壓或耐壓過程中，如發現下列不正常情況時，應立即降壓切斷電源.停止試驗并查明原因:
①電壓表指針擺動很人:
②發現絕緣燒焦或冒煙;
③被試品內有不正常的聲音。

2.工頻耐壓的成套配件

(I)在工頻耐壓試驗中Rl應根據變壓器的額定容量來選擇.如高壓側額定輸在100-300mA時，可取0.5-Ω/ N(試驗電壓)。常用水電阻作為限流電阻，管了長度可按150kV/m考慮，管子的粗細應具有足夠的熱容量。(水阻液配制方法:用燕餾水加入適量硫酸銅配制成各種不同的阻值)。
(2)球間隙的整定值一般取試驗電傾的110%一120%,球間隙保護電阻可按1Ω/V(試驗電壓)選取，當電壓超過球間隙整定值時，球間隙放電，對試品起到保護作用。
(3)在工頻耐壓試驗中，低壓側測量電壓(儀表電壓)并不是非常準確的，其原因是由于試驗變壓器存在漏抗，必然存在著壓降或容升，使試品上電壓低于或高于低壓側儀表上反映山來的電壓。為了準確側量被試品上所施加的電壓，因此常在高壓側接入RCF阻容分振器來測量電壓。

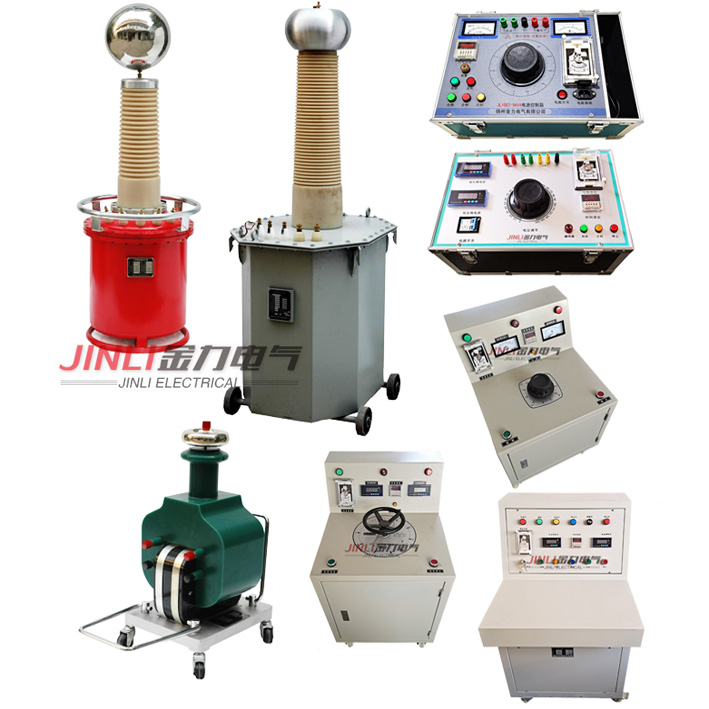

揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家！詳情點擊：www.gdblbz.com
