變壓器繞組變形測試儀AQ試驗及注意事項

變壓器繞組變形測試儀AQ試驗及注意事項

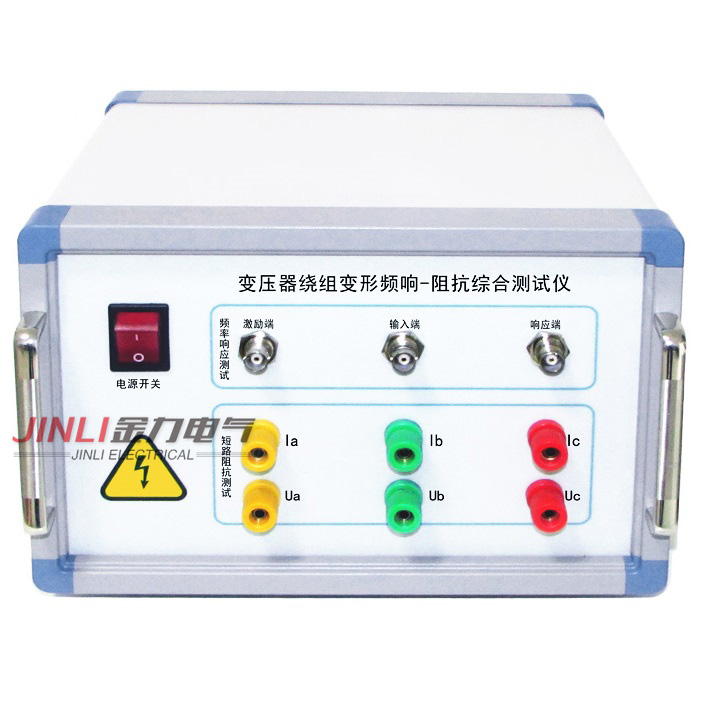

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的JL3016E變壓器繞組變形測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
變壓器繞組變形試驗程序：
1.首先檢查變壓器接地狀況是否良好，套管引線應全部解開。
2.詳細記錄被試品的銘牌數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。
3.根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。
4.數據存放格式：文件是以ASCII碼的形式存放。
5.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。
6.現場測試時，為防止出現意外損壞儀器，使用所配的電源隔離變壓器。

變壓器繞組變形判斷方法注意事項：

a) 變壓器繞組發生變形的必要條件是出口短路、近區短路或多次過流動作、運輸中發生沖撞；
b) 在低頻部分(幾十kHz)頻響曲線一般能夠較好地重合，否則應首先懷疑測試接線接觸不良；
c) 一般來說35kV及以下變壓器(包括廠變)頻響特性一致性可能較差，應在交接時留原始數據待比較；
d) 測得的頻響曲線一般在+20~-80dB之間，如果超出應檢查試驗回路是否接觸不良或斷線；
e) 角接繞組分開試驗時三相頻響特性可能不一致；
f) 平衡繞組可能引起三相頻響特性不一致；
g) 繞組嚴重變形會影響臨近繞組的頻響特性；
h) 有些小廠及現場檢修的變壓器，由于工藝較差可能導致變壓器繞組頻響特性不一致；
i) 有資料表明溫度對頻響特性有影響；
j) 糾結式繞組有換位導線時可能導致變壓器繞組頻響特性不一致；
