JL9001系列水內冷發電機絕緣測試儀的運行規定

JL9001系列水內冷發電機絕緣測試儀的運行規定

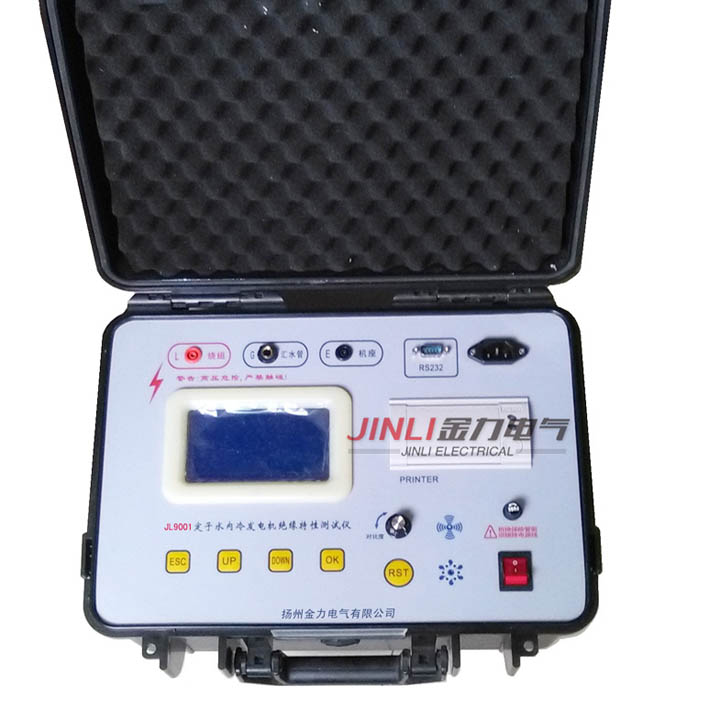

檢查電氣設備的絕緣性能，測量絕緣電阻是簡單快速的基本方法，本公司參考國內外多種水內冷發電機絕緣電阻測試儀，設計了JL9001系列水內冷發電機絕緣測試儀。該儀器測量原理新穎，操作簡便，精度高，整機采用全集成電路，抗震能力強，工作穩定性好，輸出短路電流大，在現場環境下抗干擾能力強，能滿足目前發電廠的測試要求。該儀器具有計時，報警和數據存貯等功能，可方便地測量絕緣電阻，吸收比，極化指數等參數。

發電機絕緣電阻的運行規定:JL9001系列水內冷發電機絕緣測試儀

1.發電機啟動前或停運后，應對其絕緣電阻進行測量并作好記錄
2.發電機定子圈的絕緣電阻可在不通水的情況下,用2500V搖表測量或在通水的情況下用水內冷發電機絕緣測試儀測量。在相同的溫度和濕度的條件下,不得低于前次的1/3--1/5,吸收比不小于1.3倍；定子線圈在不通水干燥后接近工作溫度時,用2500V搖表測量其對地的絕緣電阻值應不低于200MΩ；JL9001系列水內冷發電機絕緣測試儀
3.發電機通水前用搖表測定絕緣,應在匯水管未與外接水管接上之前進行,并將兩端匯水管用導線聯接起來,接在搖表的屏蔽端而后測量,測畢接好外接水管；JL9001系列水內冷發電機絕緣測試儀
4.發電機通水后用水內冷發電機絕緣測試儀測量,測量前先用萬用表測量匯水管與線圈間的絕緣電阻不低于100KΩ,匯水管與機座間的電阻不低于1KΩ,用測試儀測量不低于前次的1/3--1/5；
5.發電機定子線圈絕緣電阻測量結果與前次比較,如有明顯下降時,應查明原因,消除后方允許啟動機組；
6.勵磁回路絕緣電阻的測量(包括發電機轉子、主副勵磁機)應采用500V搖表進行測量,發電機轉子繞組值不應小于5MΩ,主勵磁機定子,轉子繞組的絕緣電阻不小于1MΩ；JL9001系列水內冷發電機絕緣測試儀
7.整流器的控制部分及電子裝置禁止用搖表測量絕緣,如需測量時應由專業人員進行；
8.發電機底板及電刷架之間電阻用1000V搖表測量,絕緣電阻值不低于1MΩ。
