對絕緣子表面進行等值鹽量的測量可確定在污穢層中可溶性導電物質數量，判定所測區段電氣元件受污染程度，是制訂防污閃措施和指導適時清掃的重要依據
等值附鹽密度簡稱等值鹽密，其含義是把絕緣子表面的導電污物密度轉化等值為單位面積上含有多少毫克的鹽(NaCl)。所謂等值鹽密，實際上是一個平均量。鹽密值應用比較廣泛，它是輸變電設備劃分污穢等級的根據之一，也是選擇絕緣水平和確定外絕緣維護措施的依據。
相關規程新增這個測試項目的目的是累積每條線路或變電站污染狀況的定量數據，為準確調整防污絕緣水平提供依據。所以它不是判斷某一具體的絕緣子是否需要更換，而是對整個變電站的爬電比距與污染狀況是否相適應做出判斷。

揚州金力電氣有限公司是直流高壓發生器,試驗變壓器,直流電阻測試儀,超低頻高壓發生器,變頻互感器綜合測試儀,繼電保護測試儀,變頻串聯諧振試驗裝置等電力測試儀器專業生產廠家！詳情點擊：www.gdblbz.com

絕緣子鹽密度測量研究與分析-絕緣子鹽密度測試儀

二、測量等值鹽密的方法
等值鹽密的測量方法是將待測瓷表面的污物用蒸餾水(或去離子水)全部清洗下來，采用電導率儀測其電導率，同時測量污液溫度，然后換算到標準溫度(200C)下的電導率值，再通過電導率和鹽密的關系，計算出等值含鹽量和等值鹽密值。
應當指出，測量時應分別在戶外能代表當?shù)匚廴境潭鹊闹辽僖淮畱掖菇^緣子和一根棒式支柱絕緣子上取樣，而且測量應在當?shù)胤e污 重的時期進行。

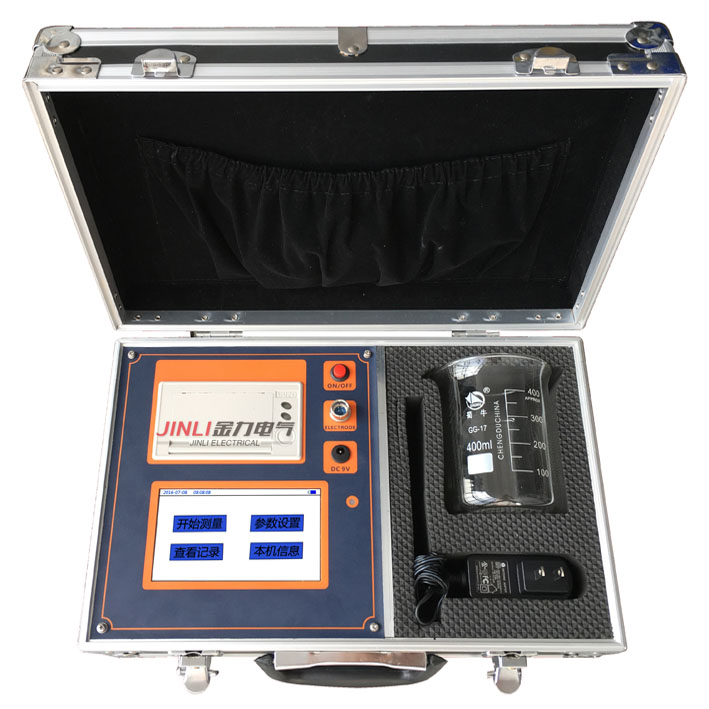

推薦使用電導儀對絕緣表面污穢的鹽量進行檢測。電導儀應滿足下列條件：鹽密測量范圍0～103mg/m1  電導率0～10-4μS/cm；溫度補償范圍5～530C；引用誤差<1.5％；大顯示值1.999。
三、絕緣子試品取樣原則
(1)按污穢區域分布圖，對自然污穢區按5～10km半徑選擇被測桿塔上的絕緣子，對工業污穢區按污源半徑5km選擇被測絕緣子。對同一走向多條線路，東西走向可 取西邊線路。同時選取較低桿塔，背風處的桿塔，還要兼顧周邊環境，對河、湖、水塘、濕地邊的桿塔應是 的對象。對鳥類出沒頻繁地區也應有代表性的選取。可結合雷電定位系統歷史數據，對易雷擊區也應有代表性的選取。
(2)測點確定后，應保持穩定，一般為三年，確因污源變動或出現新的污源點應適當變動或增加測點。
