變壓器油真空濾油機主要用于充油電氣設備，對基建安裝階段注人的新變壓器油或設備大修后更換新變壓器油進行凈化處理，主要去除油中的水分、雜質和氫氣、乙炔、甲烷、乙烷等氣體，提高變壓器油的閃點、耐壓值和絕緣強度，并在規定的時間內達到國家標準規定的變壓器油技術指標，縮短處理時間，提高處理效率。
變壓器油真空濾油機

變壓器油真空濾油機的凈化效率主要取決于真空和油溫。這對需要作深度脫水、脫氣處理的超高壓設備用變壓器油至關重要，適當提高油溫和降低油勃度，可以加速傳質過程，提高凈化效率。但油溫不宜過高，一般控制在60℃以下，高不超過80℃，以防油質氧化或引起油中抗氧化劑的揮發損耗。SO0kV以上電壓等級的超高壓設備采用SH0040標準的超高壓變壓器油ll]。
隨著超高壓輸變電技術的發展，變壓器油必須適應超高電壓條件，為此需要配備性能更加良好的變壓器油真空濾油機，保證超高壓設備用變壓器油指標達到要求。若使用二級變壓器油真空凈油機需要連續進行多次循環才能達到要求，處理效率低，影響工程進度，造成資源浪費。

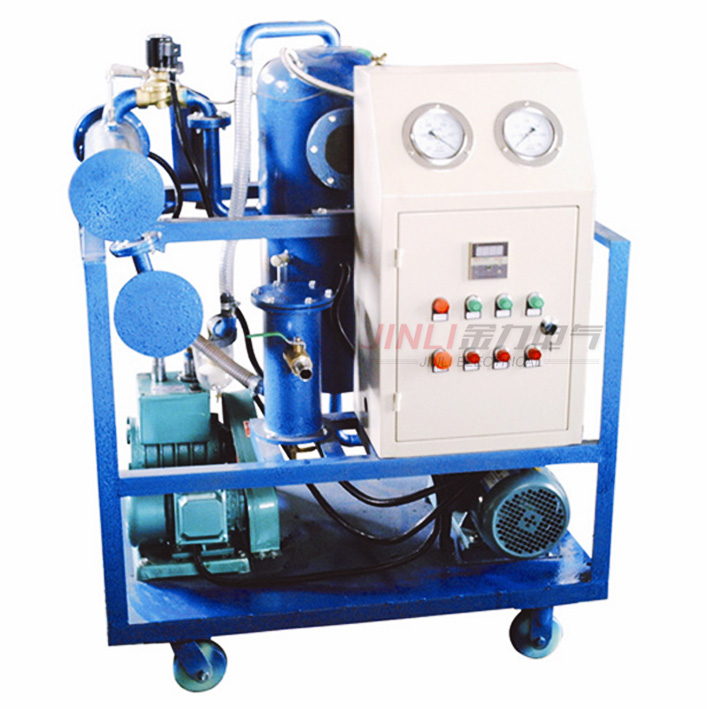

變壓器油真空濾油機是根據水和油的沸點不同而設計的，它由真空加熱罐、精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成。真空泵將與真空罐內的空氣抽出形成真空，外界油液在大氣壓的作用下，油經過入口管道進初濾器消除較大的顆粒，然后進入加熱罐內，經過加熱到40－75℃的油通過自動油漂閥，此閥是自動控制進入真空罐內的油量進出平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內，進入冷凝器內的水氣經冷卻后再返原成水放出。在真空加熱罐內的油液，被排油泵排入精濾器通過濾濾芯將微粒雜質過濾出來。從而完成真空濾油機迅速除去油中雜質、水份、氣體的全過程，使潔凈的油從出口處排出機外。
