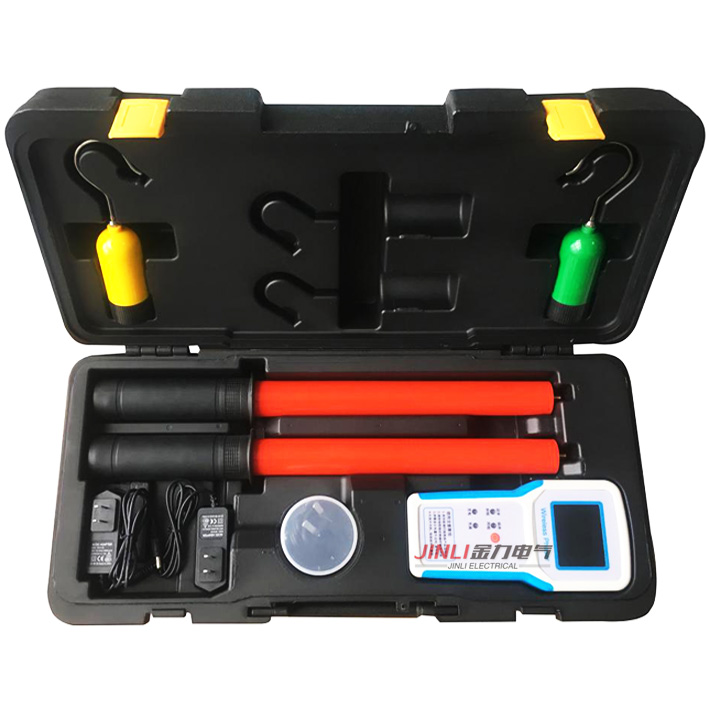

數顯無線高壓核相儀包括兩個在電氣上互不相連的組件，裝置上裝有的電極可與被測導線相連，一只橙色的發射器，其電極的形狀為鉤形，以便掛到導線上，另外一只黃色的為接收器，其電極的形狀為丫形，便于接觸導線，這此電極均作為發射與接收信號的天線之用，發射器與接收器的端部均應與絕緣操用桿相接。
發射器具有雙重作用并按一定的順序發揮功能。
第1步，檢測被測導線有無電壓，它作為一只驗電器，對帶電的導線將發出間斷的聲光指示。
第二步，一旦驗電完成（過5—10秒），發射器自動轉入相位測量，發射器向接收器始終發射一種相位特性的無線電頻率信號，在此情況下，線路同時也做天線使用，持續的燈光顯示表明發射器即按此順序正常工作。
接收器僅有一個目的，即同相測量，同時發射器也在工作，
1）保證導線上有電壓；
2）接收從發射器來的無線電頻率信號；
3）將測量的相位與接收到的相位特性信號進行實時比較；
4）同相時，接收器會送出一持續的強光和聲信號；異相時，接收器送出一弱光信號，它僅表明接收器所接觸的那根導線有電壓。
發射器和接收器包括一個整體試驗系統可以對所有的部件進行試驗：電氣元件、電池、線路和天線，進行這種試驗相當于對實際線路的接觸試驗。發射器和接收器不設開關按鈕，只要儀器與帶電線路一接觸就立即自動工作，測量電極不與導線接觸就立即停止工作
