35kV電壓等級高壓電力試驗設備選型列表參考方案

35kV電壓等級高壓電力試驗設備選型列表參考方案
序號     試驗設備      型號規格   技術指標
電力變壓器測試類
1  變壓器直流電阻測試儀   JL3007  輸出：10A，0.5mΩ～20kΩ，0.2級
2  變壓器變比組別測試儀    JL3010  測量范圍：1～10000，0.2級
3  智能電力參數綜合測試儀 (變壓器容量及空負載) JL3013 容量：10～65000KVA
4  變壓器短路阻抗測試系統  JL3019  電壓：50V～500V，電流：1A～50A，0.2級
5  變壓器有載分接開關參數測試儀   JL3011  過渡電阻：0.1～40Ω，過渡時間：1～250mS
開關測試儀類
6  回路電阻測試儀 JL2006 輸出：100A，量程：0～19.99mΩ
7  真空度測試儀 JL2005 量程：10-4～10-1Pa
8  高壓開關動作特性測試儀 JL2002 量程：0～9999mS，0～20m/S ，0～900mm
互感器測試類
9  三倍頻電源發生器 JL4005-81-7kVA 容量：7kVA
10  互感器綜合特性測試儀 JL4002 CT、PT均可測量，輸出：0～1000V、 0～600A
避雷器測試類
11  直流高壓發生器 JLZGF-120KV/2mA 輸出：120kV/2mA
12  氧化鋅避雷器帶電測試儀 JL8004 量程：0～10mA，三相同時測量
地網接地類
13  接地電阻測試儀   JL2571 量程：0～200Ω
14  接地引下線導通測試儀   JL7005   輸出：1A、5A、10A
電纜測試類
15   電纜故障測試儀 JL9020 測試距離：不小于40km，定點誤差：0.2m
16   變頻串聯諧振試驗裝置   JL1006-135/54    滿足10kV交聯電纜長度3km耐壓試驗；滿足35kV交聯電纜長度1km耐壓試驗
17   工頻線路參數測試儀  JL3014 電壓：50～500V，電流：1～50A，0.2級
繼電保護測試儀類
18  微機繼電保護測試儀 JL5003  輸出：三相電流、四相電壓
19  大電流發生器    JL2011-2000A 輸出：0～2000A
油化分析檢測設備
20  絕緣油介電強度測試儀  JL6001  單杯，電壓：0～80kV， 準確度：1%
21  JLSZY全自動油品酸值測定儀（3杯），測定范圍：0.0005～0.5000mgKOH/g
22  SFY-E型全自動微量水分測定儀  測量范圍： 0.1微克水-100毫克水
23  JL6007-I全自動閉口閃點測定儀   量程：室溫～350℃，重復性：≤2℃
24  JL6006變壓器油介質損耗測試儀 電容：1pF～200pF，介損：0～100%，
電阻率：10M～10T
其它電力測試儀器

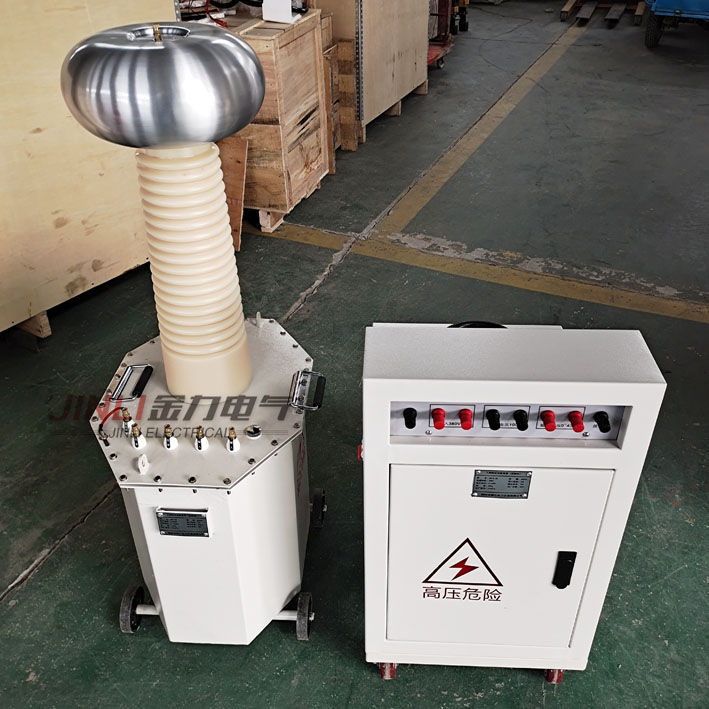

25  工頻交流耐壓試驗裝置 JL1007-10/100 輸出：100kV 容量：10kVA
26  電動機交流耐壓試驗裝置 JL1007-15/20 輸出：20kV  容量：15kVA
27  交直流分壓器 JL1010-100 輸出：AC/DC 0～100kV
28  絕緣靴（手套）耐壓試驗裝置    JL1105  容量：3kVA，高壓電壓：0～30kV，高壓電流：0～100mA， 測試數量：每次2-8只
29  絕緣電阻測試儀 JL2672 輸出：500～5000V 量程：200kΩ～100GΩ
30  無線高壓核相儀 JL9011 準確度：同相誤差≤10°，不同相誤差≤15°
31  介質損耗測試儀  JL3002 適用于變壓器、互感器、套管、電抗器、電容器、避雷器等設備的介損測量。異頻輸出：0.5～10kV（45/55Hz）
32  電容電感測試儀 JL4003  電容范圍： 0.010uF～2000uF， 電感范圍： 0.200mH～2H，精度：1%
33  配網電容電流測試儀  JL4000  測量范圍：1A～250A、0.3μF～125μF，≤5%
