干式高壓試驗變壓器技術介紹

干式高壓試驗變壓器的技術介紹

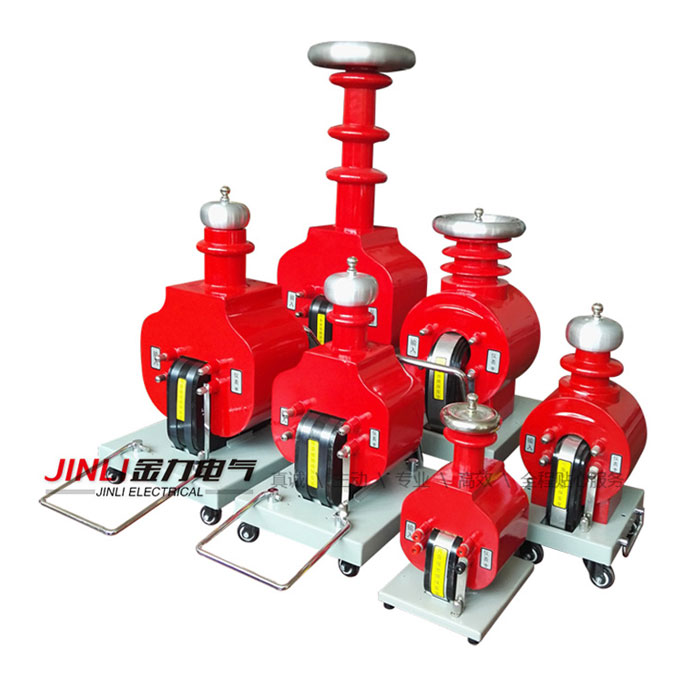

一、JL1008干式試驗變壓器概述

JL1008干式試驗變壓器又稱升壓器，是發電和供電設備、各種電氣產品和絕緣工具材料進行電氣強度試驗的必備設備。

我公司生產的JL1008干式試驗變壓器系列徹底改變了老式試驗變壓器又笨又大又重的落后局面，裝上我公司生產的高壓硅樁后，可提供DC高壓試驗電源。配有控制箱(套)、自動保護微安表、球隙等輔助設備。，特別適用于野外測試，使繁重的工作變得方便、快捷、輕松、靈活，大大提高了效率。因此受到電力系統和大型廠礦高壓測試人員的歡迎。

二。JL1008干式試驗變壓器結構

干式變壓器JL1008系列產品在設計理念、材料選擇、工藝流程上都是全新的，所以在不降低性能的前提下，盡量減小干式變壓器的體積和重量。

干式變壓器JL1008系列產品采用先進的生產設備進行測試，線圈繞組采用環氧真空澆注，CD型鐵芯采用優質冷軋硅鋼繞制，有效削弱了漏磁。DC耐壓試驗不需要外接硅堆，只需將我公司提供的DC高壓硅堆擰在高壓端即可獲得DC。

三。JL1008干式試驗變壓器的工作原理
