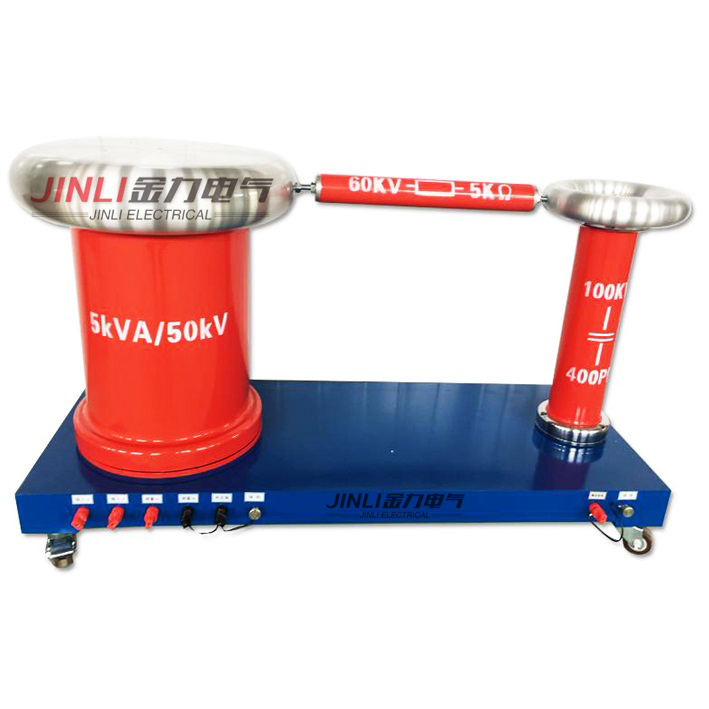

無局放試驗變壓器的檢驗規則及試驗方法

在下列情況下需要進行型式試驗：新結構產品投產前;結構、原材料、工藝方法變更時；停產1年的產品再次投產時；連續生產的產品每3年進行一次;法定產品質量監督檢驗部門認為需要時。無局放試驗變壓器型式試驗的項目和技術要求規定進行。

無局放試驗變壓器試驗項目：外觀檢查；電壓比及繞組連接組標號檢定；繞組電阻測量；絕緣電阻R60測量；變壓器油介電強度及介質損耗因數tg測量；六氟化硫氣體水分含量及氣體泄漏測量；外施耐壓試驗；感應耐壓試驗；空載電流及空載損耗測量；短路阻抗及負載損耗測量；密封試驗；局部放電測量；總損耗1h的溫升試驗；額定輸出電壓波形諧波分析。

制造廠對生產的每臺產品進行檢驗。出廠例行試驗的項目和技術要求按表6的規定進行。制造廠應提供本部分規定的型式試驗報告和出廠例行試驗報告給用戶。出廠例行試驗報告中應給出變壓器油的牌號及性能試驗報告。

高壓試驗變壓器用工頻220V(10kVA以上為380V)電源接入TC系列操作箱(臺)，經操作箱內自偶調壓器調節至0~200V或0~400V電壓輸出至高壓試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

高壓試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。高壓試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

測試變壓器級聯的連接原理，以獲得更高的電壓。串級高壓試驗變壓器具有很大的優勢，因為整個試驗裝置由多個單臺試驗變壓器組成。單臺試驗變壓器容量小，電壓低，重量輕，便于運輸和安裝。由于它可以串聯成一個輸出電壓高出數倍的單個測試變壓器，因此也可以分為多組單獨使用的單個測試變壓器。
