串聯諧振和并聯諧振的介紹

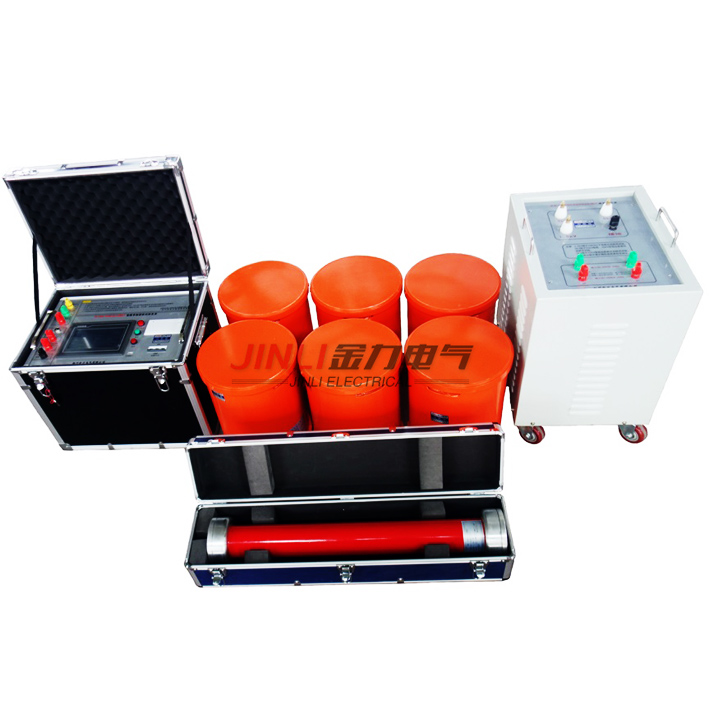

串聯諧振是電力試驗中典型的交流耐壓試驗裝置。交流耐壓試驗對于固定有機絕緣來說屬于破壞性試驗，它會使原來存在的絕緣弱點進一步發展，使絕緣強度逐漸降低，形成絕緣內部劣化的累積效應。

因此在進行交流耐壓試驗前，必須對被試設備先進行絕緣電阻、吸收比、泄漏電流、介質損失角等項目的試驗。試驗結果正常，方能進行交流耐壓試驗；若發現設備絕緣狀況不良，必須先進行處理后再做耐壓試驗，避免造成不應有的絕緣擊穿。同時必須正確地選擇試驗電壓和耐壓時間。

串聯諧振和并聯諧振的區別：在電路中諧振狀態下的作用不同。串聯諧振的意思就是輸出的電壓和電流同相。電路為串聯時：總的輸入阻抗的虛部等于零。電路為并聯時：總的輸入導納虛部為零。

總的來說在阻抗條件下，諧振后，虛部相等，符號相反，串聯阻抗等于0，并聯阻抗等于無窮大，諧振時，串聯電路諧振電流無窮大，并聯電路諧振電壓無窮大。串聯諧振也可稱為電壓諧振。

在電阻、電容和電感串聯電路中，出現了電源、電流、電壓同相位的這種現象，就叫做串聯諧振，也可稱為變頻諧振。其特點為：電路為純電阻性，電源和電壓、電流為同相位，電抗X為0，阻抗Z和電阻R相同。這個時候的電路，阻抗極小，電流極大，在電感和電容上，會產生比電源電壓大很多倍的高電壓，這就是串聯諧振的電路特點。

并聯諧振也叫電流諧振。并聯諧振就是諧振電壓和原電壓疊加。在電阻、電容和電感的并聯電路中，出現電路端電壓與總的電流同相位的情況，就叫做并聯諧振。其特點為：并聯諧振是一種完全的補償，電源無需提供無功功率，只需要提供電阻需要的有功功率。這個時候的諧振電路，總的電流極小，而支路電流一般會比電路中中電流要大，之所以并聯諧振也可稱為電流諧振，這是并聯諧振的特點。
