如何使用跨步電壓法定位電纜故障點

如何使用跨步電壓法定位電纜故障點

1.將所有用電設備脫離被測電纜，保證被測電纜無任何連接；

2.將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；

3.打開發射機的開關，扭向檔位2，調整電壓，發射脈沖信號；

4.將定位支架接到定點儀的四芯航插端口上，在液晶屏選擇“跨步菜單”；

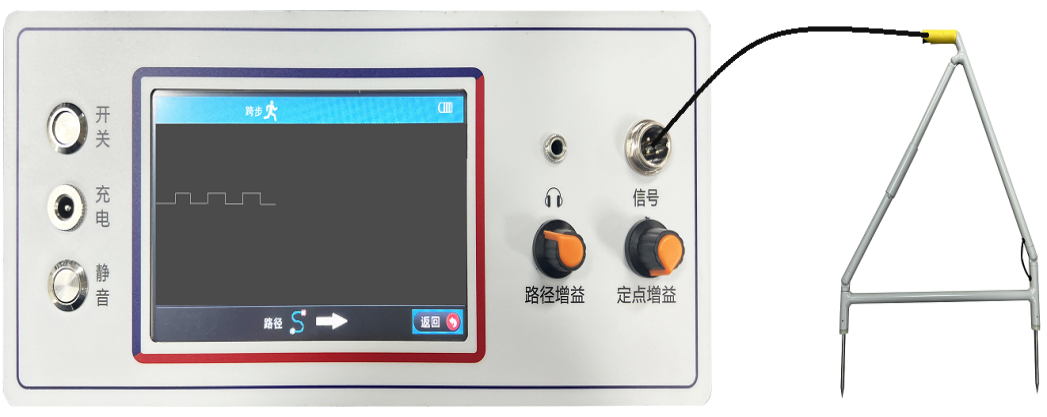

5.然后背上接收機，手持定位探測架，定位探測架的綠色標記向前，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次，如果土壤比較干燥或在水泥地面，可適當?shù)卦诓遽橖c澆上些水，兩根定位探測架的連線應與被測電纜平行，觀察接收機的液晶屏上的顯示，如下圖：

6.如果出現矩形波，則說明已到故障點附近，這時應該繼續沿電纜方向向前走，每1米插一次定位探測架，越是靠近故障點，波形顯示更明顯，波形更大。如果沒有波形出現，則沒有到故障點附近，每隔3左右插一次定位探測架。探測故障點時，探測架要保持同一個方向進行探測，如果探測架前后轉換，矩形波就會上下變換。

7.如果同時出現朝上和朝下的矩形波，朝上和朝下矩形波轉換之間，正是故障點位置，如下圖：
