　　試驗接線

　　進行交流耐壓試驗時，被試CT的正確接線方式是被試繞組應短路連接(短接)并接高壓，非被試繞組也要短接并可靠接地。

　　注意事項

　　變頻串聯諧振耐壓試驗裝置應工作在欠補償電容的情況下升電壓試驗；

　　激勵變壓器距離電感水平距離不得小于1.5米；

　　試驗前應注意觀察高壓數字電壓表電池是否充足，電池不足時電壓是不正確的，應更換新電池，保證測壓準確。

　　操作工藝流程

　　根據變壓器電壓等級及容量選擇串聯諧振耐壓試驗裝置，按接線圖接線；

　　根據現場試驗條件，合理安排試驗設備、操作人員位置和AQ措施；

　　根據已知被試品選擇補償電容C；

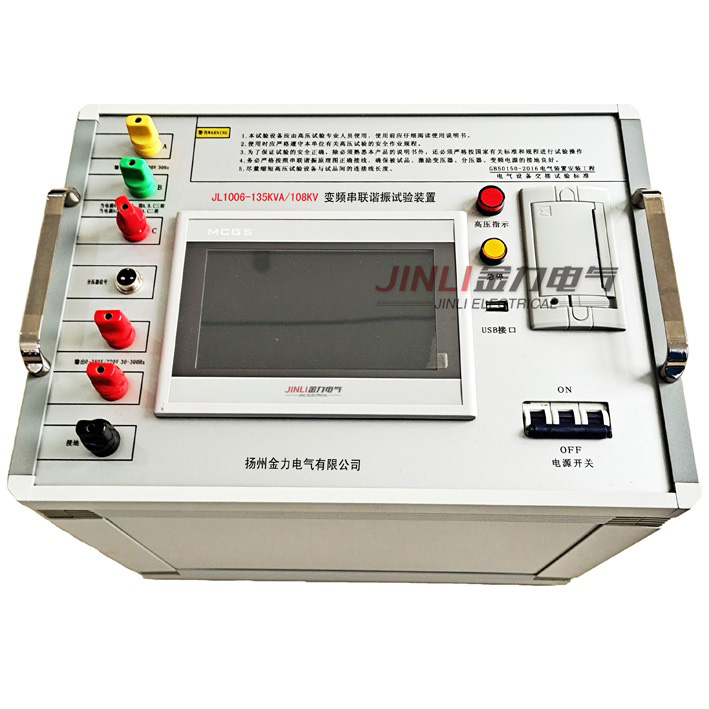

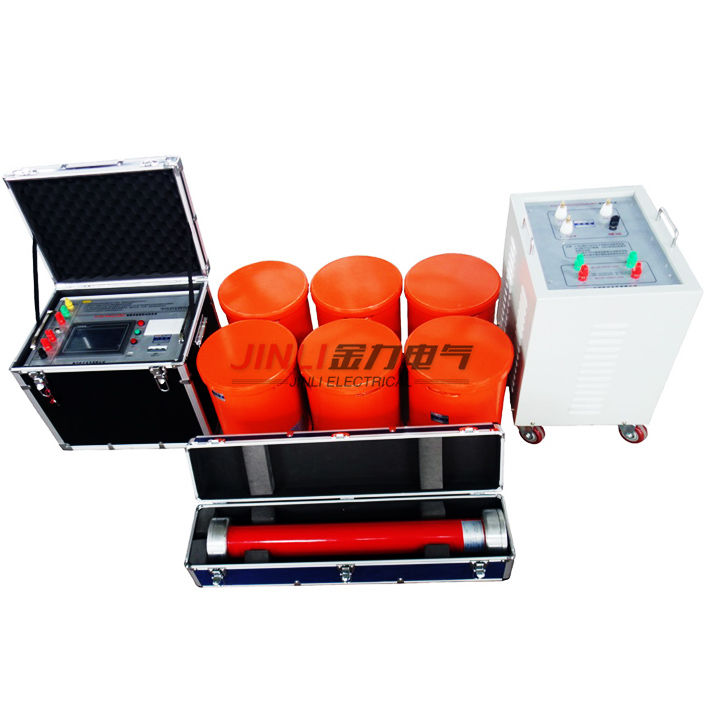

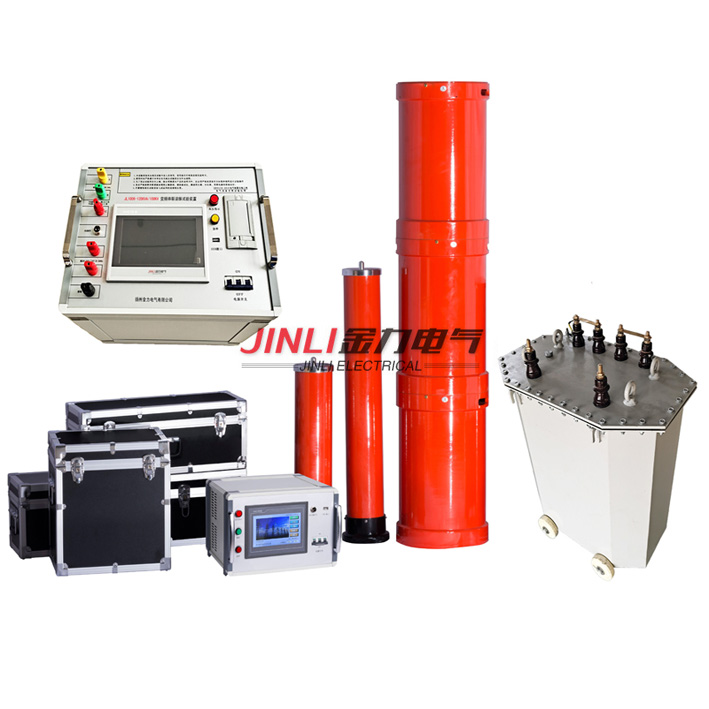

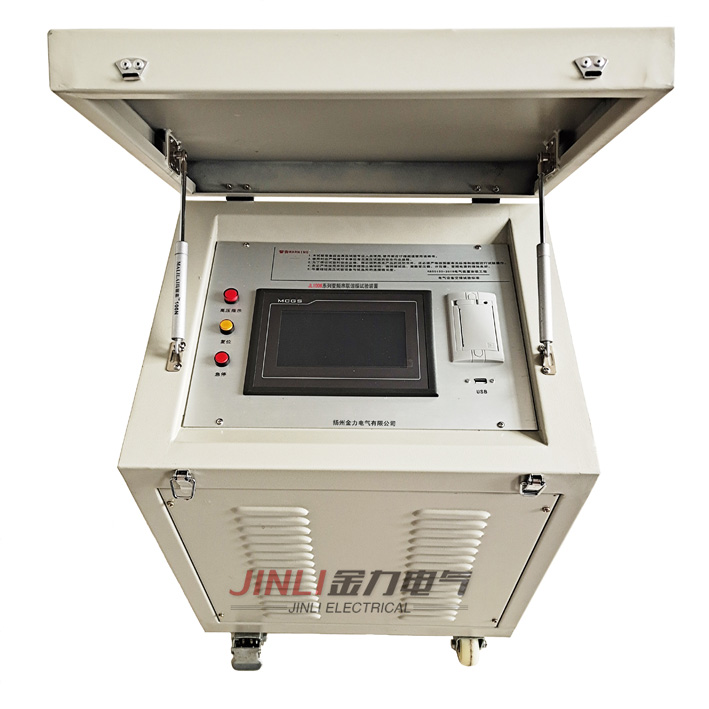

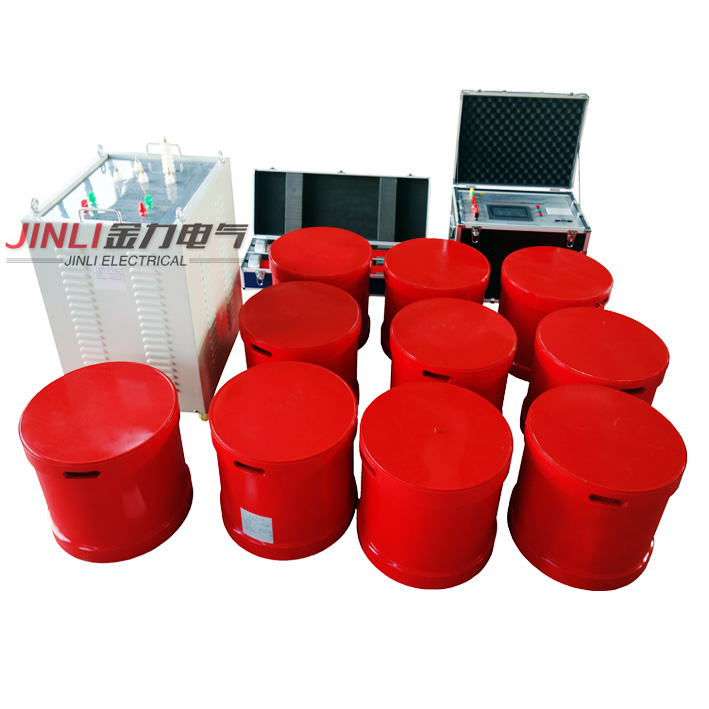

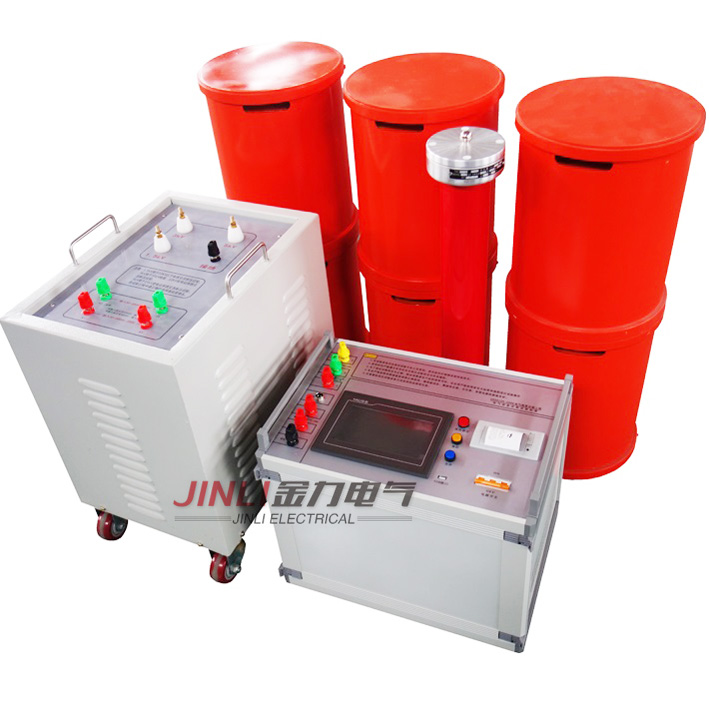

　　變頻串聯諧振耐壓試驗裝置

　　已知被試品電容量C=2000PF，變頻串聯諧振耐壓試驗裝置總諧振電容量C=6000PF所用補償電容量6000-2000=4000PF，用10組8000PF 和1組6000PF 1組2000PF每4節串聯，選帶號的串聯電容為測壓用和高壓分壓器，對就連續即可完成試驗；

　　檢查試驗接線，均正確無誤后，接通電源，分閘指示燈亮表示外部電源已經進入。如零位指示燈亮說明調壓器在零位，否則逆時針旋轉調壓器至零位；

　　按合閘按鈕。此時合閘指示燈亮，分閘指示燈滅；

　　順時針旋轉調壓器調壓旋鈕開始升壓，升壓須從零開始，不可沖擊合閘。升壓速度在75%試驗電壓以前，可以稍快，自75%電壓開始應均勻升壓，均為每秒2%試驗電壓的速率升壓，加到規定電壓開始計時；

　　加壓過程中應始終注意觀察表計指示變化、試驗控制回路動作情況，并注意監聽設備內部有無異常聲音，是否發生擊穿聲響;外部有無閃絡放電、冒火焦臭等異常情況。如發現以上異常情況應迅速降壓，并斷開電源停止試驗，查明原因后再進行試驗；

　　加到1分鐘，緩慢逆時針旋轉調壓器調壓旋鈕至零位指示燈亮。按分閘按鈕，此時分閘指示燈亮，合閘指示燈滅；

　　斷開外部電源，拆除試驗接線，試驗結束。

　　試驗結果分析

　　交流耐壓試驗在規定的持續時間內不發生擊穿為合格，反之為不合格。被試設備是否擊穿，可通過表計的指示是否異常如電流表突然上升，試驗控制回路動作以及被試設備是否發生擊穿聲響，發生持續放電聲響、冒煙、焦臭、跳火以及燃燒等來判斷。

　　試驗結束后，立刻進行觸摸，如出現普遍或局部發熱，都認為絕緣不良，需要處理(如烘烤)，然后再進行試驗。

　　耐壓前后絕緣電阻不應下降30%，否則就認為不合格。

　　在試驗過程中若空氣濕度、溫度、或表面臟污等的影響，僅引起表面滑閃放電或空氣放電，則不應認為不合格。在經過清潔、干燥等處理后，再進行試驗;若并非由于外界因素影響，而是由于瓷件表面釉層絕緣損傷、老化等引起的(如加壓后表面出現局部紅火)，則應認為不合格。
