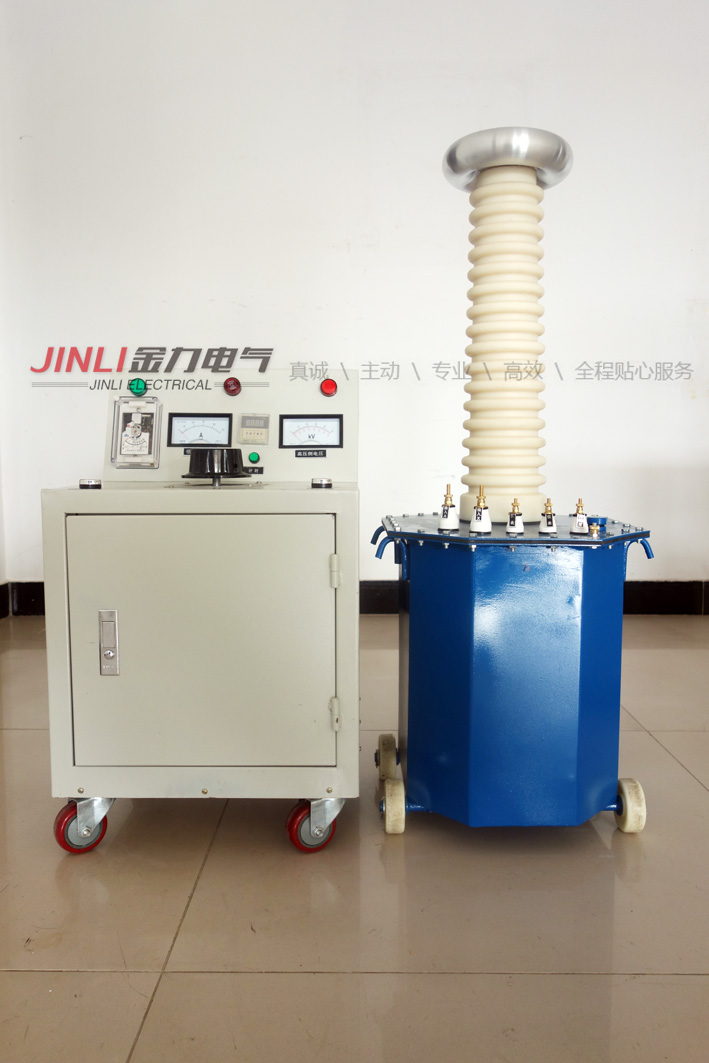

JL1007-15KVA/65KV 工頻交直流耐壓試驗裝置

JL1007-15KVA/65KV 工頻交直流耐壓試驗裝置

概述

JL1007系列試驗變壓器是我公司在原TDM型試驗變壓器的基礎上改進的新換代產品。與傳統的試驗變壓器相比較，本系列產品具有如下特點：

1． 緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。

2． 解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。

3． 本系列產品采用金屬固定引線和均壓，從而消除了放電現象。

4． 漬箱結構緊湊，外觀新穎，體積小．重量輕。

5． 鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。

JL1007-15KVA/65KV 工頻交直流耐壓試驗裝置

一． 主要技術指標

1． 輸入電壓  0－400V  輸入電流：37.5A  儀表電壓：100V

2． 額定高壓 AC: 0－65KV/90KV  輸出電流：230 Ma

3． 額定容量  15kVA  運行時間：60S
